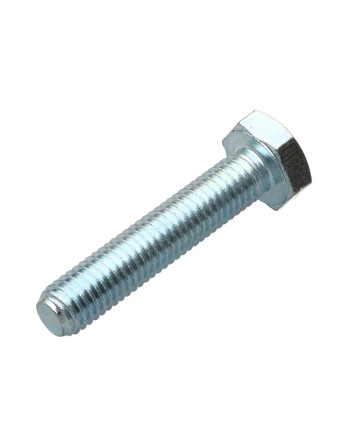

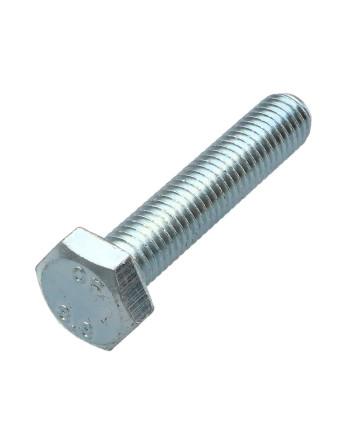

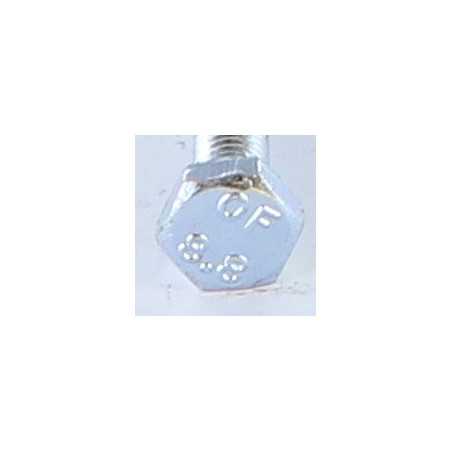

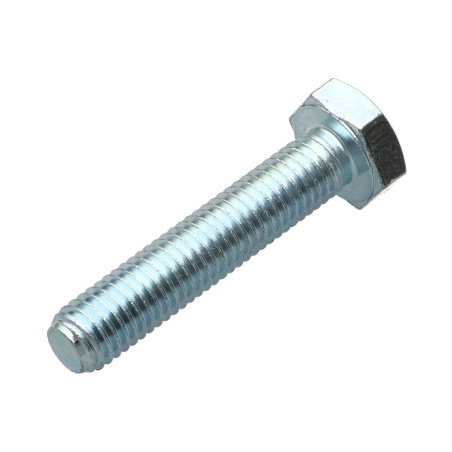

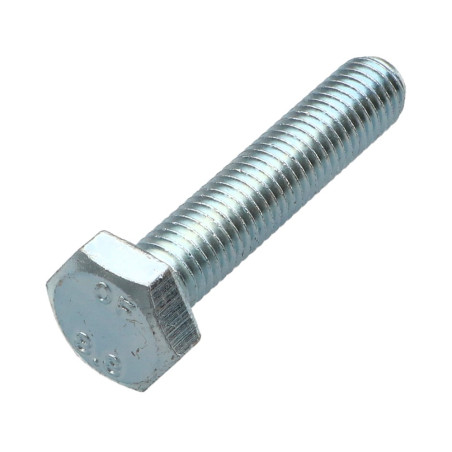

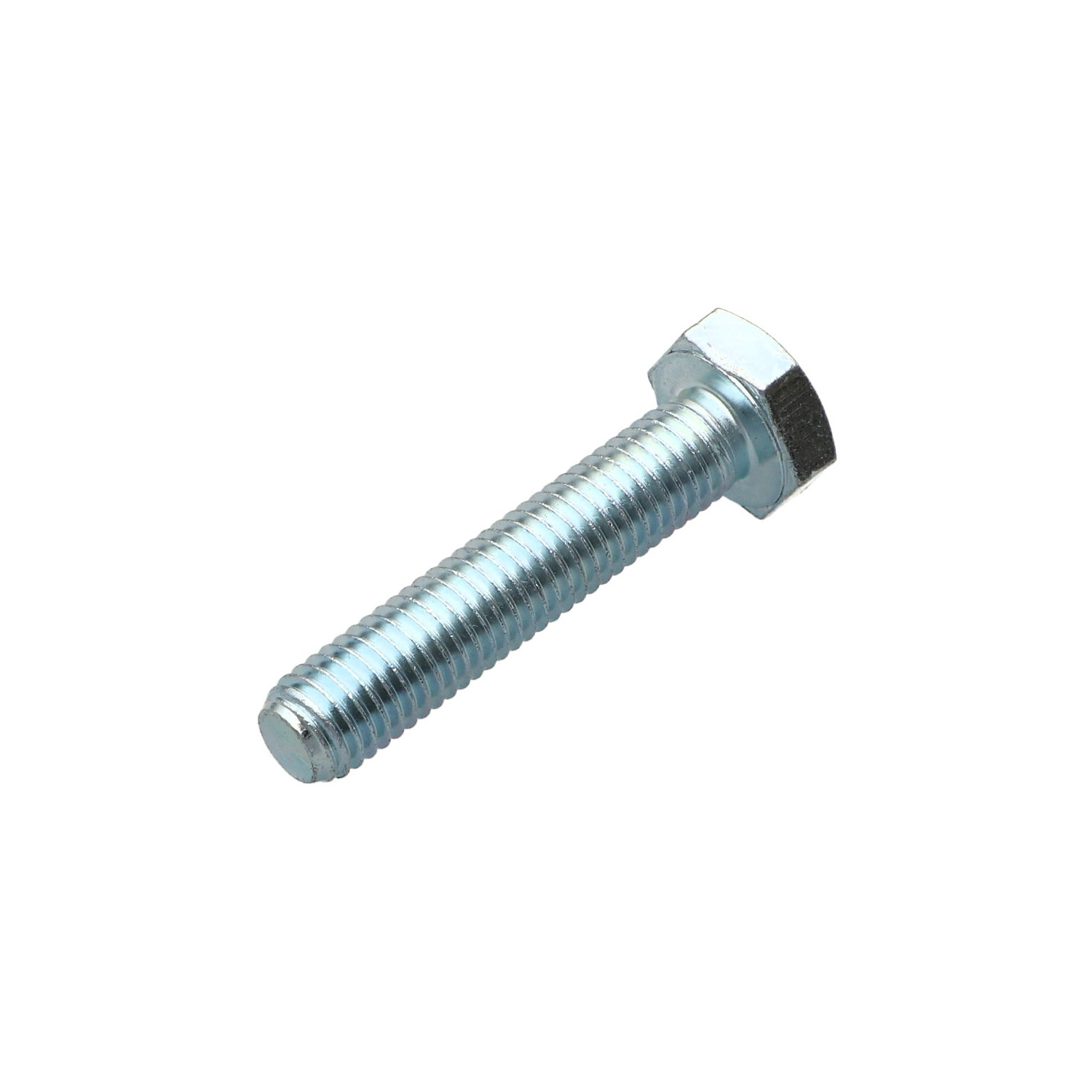

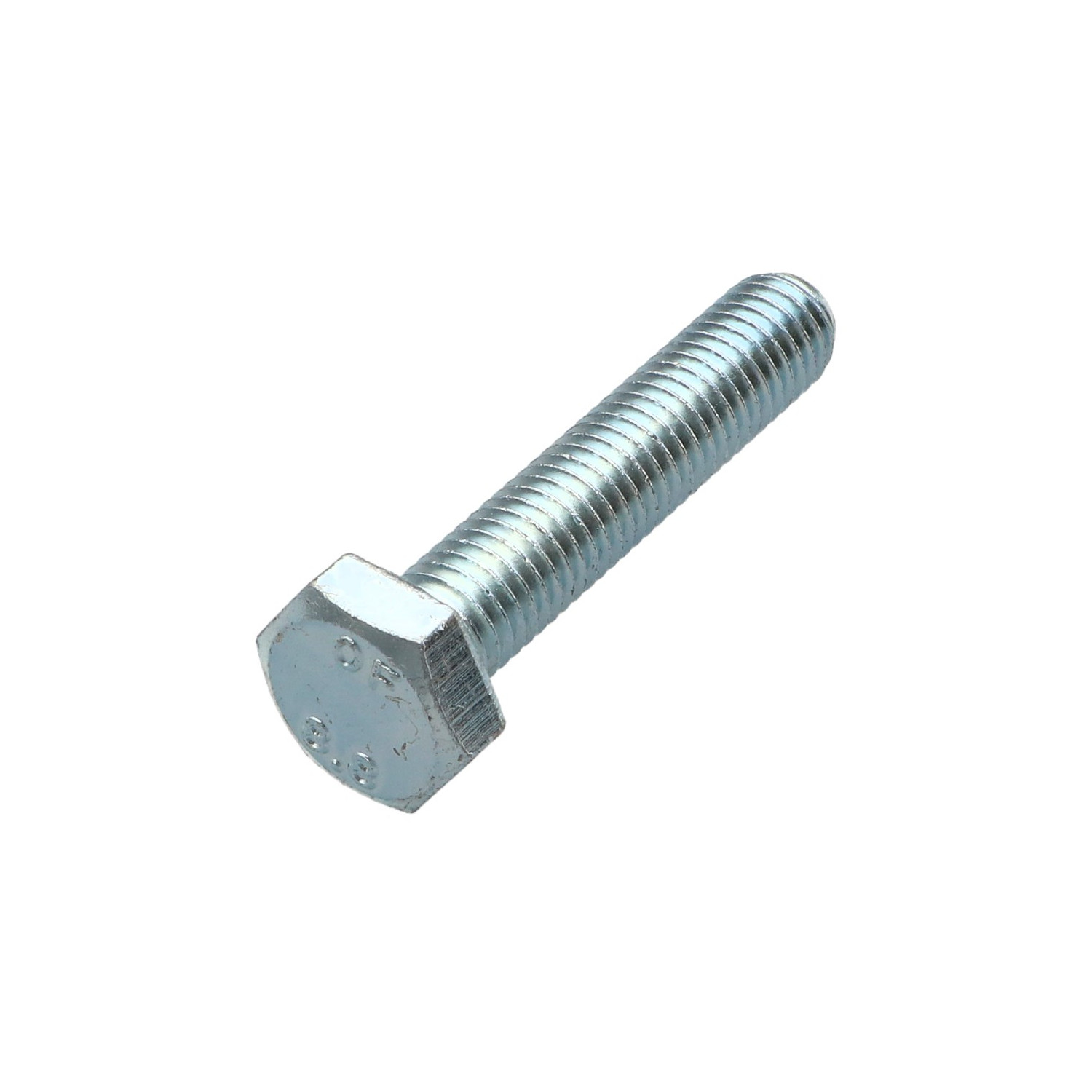

1 x Metallschrauben Sechskantkopf M10x50 Klasse 8.8 Verzinkt

Die gängigen mechanischen Klassen von Schrauben nach ISO 898-1

Bedeutung der Klasse 8.8:

Die erste Ziffer (8) gibt die ultimative Zugfestigkeit des Materials an, ausgedrückt in Hunderten von MPa (Megapascal).

Hier 8 × 100 = 800 MPa ultimative Zugfestigkeit.

Die zweite Zahl (8) gibt das Verhältnis zwischen Streckgrenze und ultimativer Zugfestigkeit an, multipliziert mit 10.

Hier bedeutet 8, dass die Streckgrenze das 0,8-fache der ultimativen Zugfestigkeit beträgt.

Also: Streckgrenze = 0,8 × 800 MPa = 640 MPa.

Mechanische Klassen von Schrauben (häufige Beispiele)

Klasse   Zugfestigkeit (MPa)    Streckgrenze (MPa)          Typische Verwendung

  4.6         400                        0,6 × 400 = 240         Schraube mit geringer Festigkeit, leichter Gebrauch

  5.6         500                        0,6 × 500 = 300         Geringer bis mittlerer allgemeiner Gebrauch

  8.8         800                        0,8 × 800 = 640         Hohe Festigkeit, mechanisch, Konstruktion

 10.9       1000                       0,9 × 1000 = 900        Sehr hohe Festigkeit, anspruchsvolle Anwendungen

 12.9       1200                       0,9 × 1200 = 1080     Ultrahohe Festigkeit, schwere industrielle Nutzung

Streckgrenze: Maximale Belastung vor der plastischen Verformung (dauerhaft und irreversibel).

Je höher die Klasse, desto stärker ist die Schraube, aber oft auch spröder (kann plötzlich brechen, ohne sich viel zu verbiegen).

Niedrigere Klassen werden für Verbindungen verwendet, die weniger stark beansprucht werden.

Schrauben ohne Kennzeichnung = Klasse 4.6 oder gleichwertig (in der Regel)

Eine nicht gekennzeichnete Schraube ist in der Regel eine niedrigfeste Schraube, oft aus Weichstahl oder Standardstahl.

Sie kann einer Klasse 4.6 (Zugfestigkeit ~400 MPa, Streckgrenze ~240 MPa) oder manchmal auch darunter entsprechen.

Diese Schrauben eignen sich für Verbindungen, die keinen hohen mechanischen Belastungen ausgesetzt sind.

Was ist der Grund dafür?

Schrauben höherer Klassen (8.8, 10.9, 12.9 usw.) müssen zwingend gekennzeichnet werden, um ihre Qualität und Rückverfolgbarkeit zu gewährleisten.

Eine fehlende Kennzeichnung bedeutet oft, dass es sich um eine nicht genormte Schraube oder eine Schraube von einfacher Qualität handelt.
