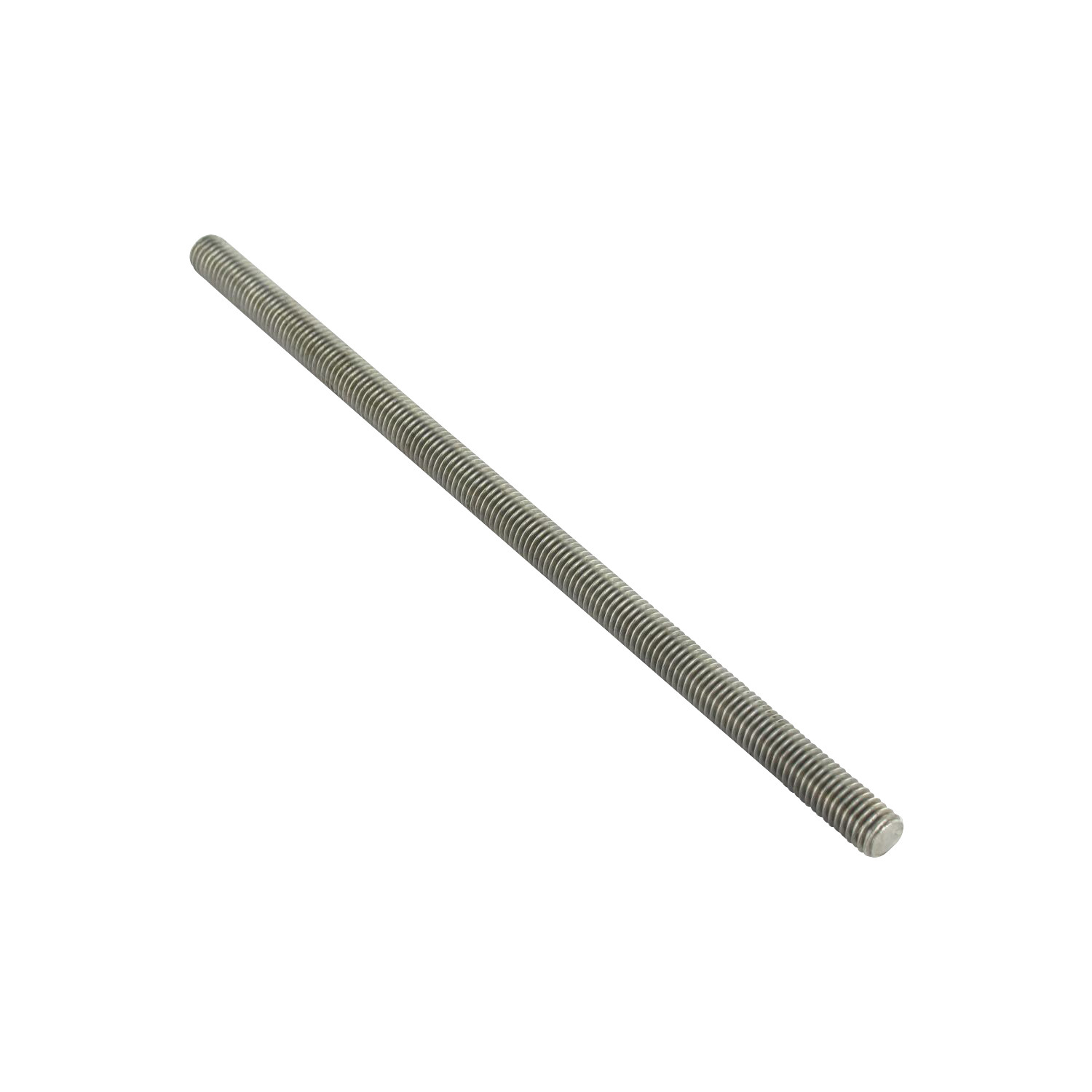

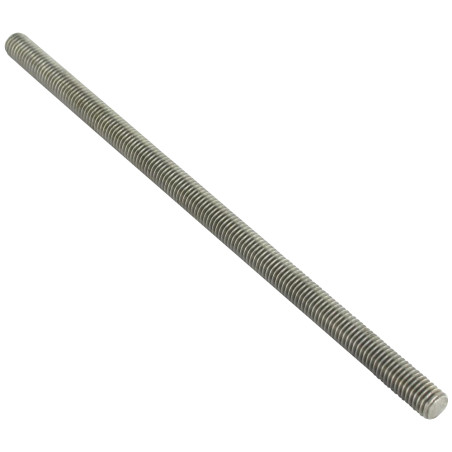

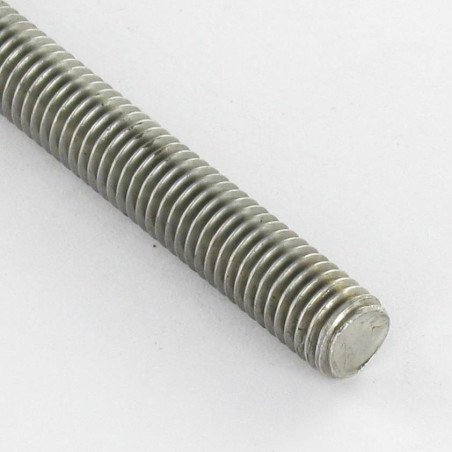

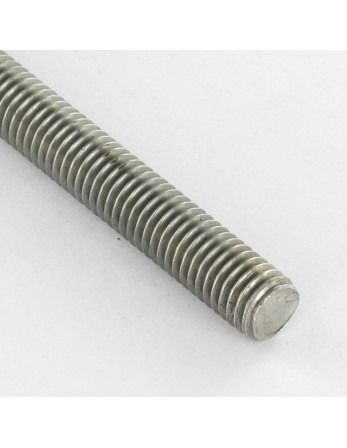

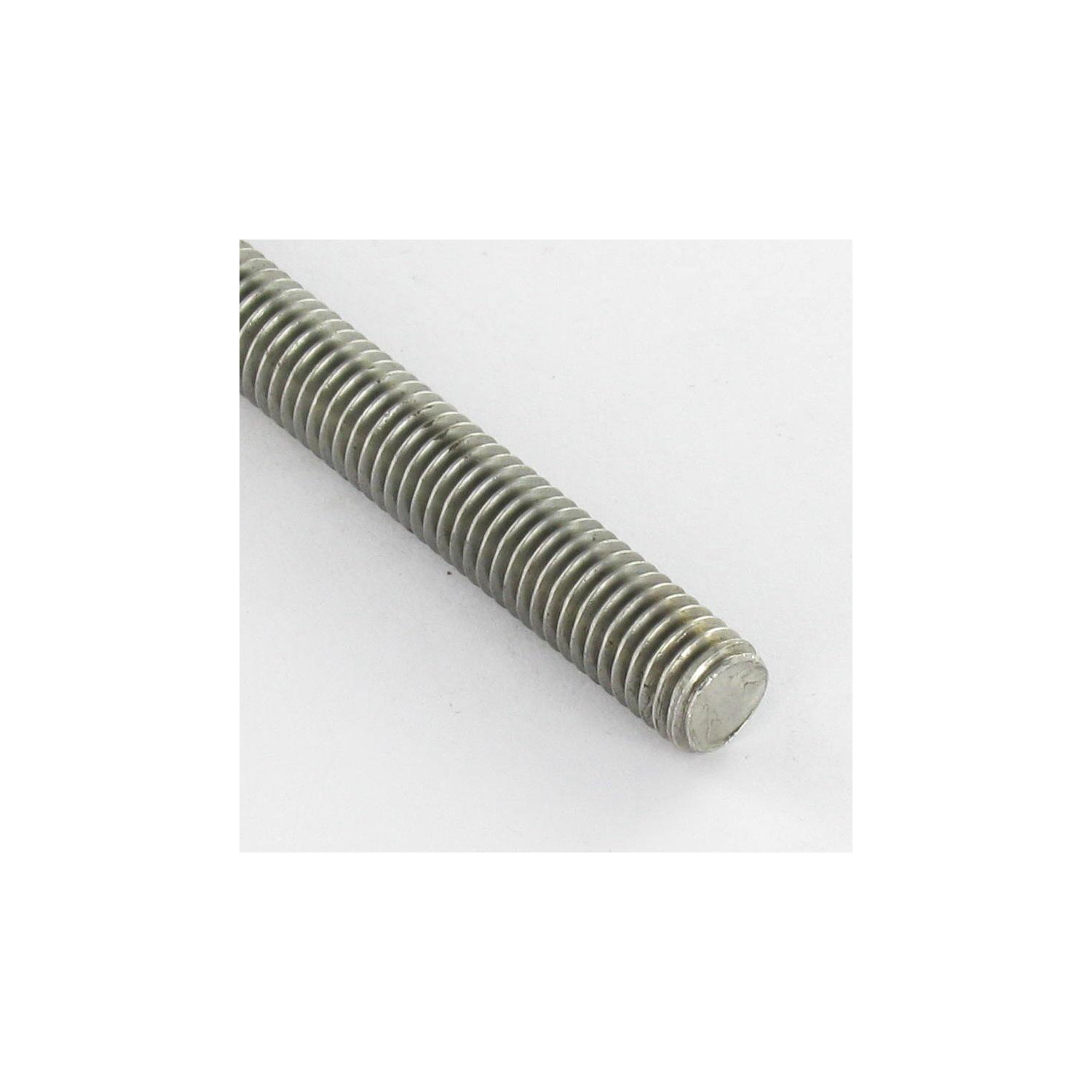

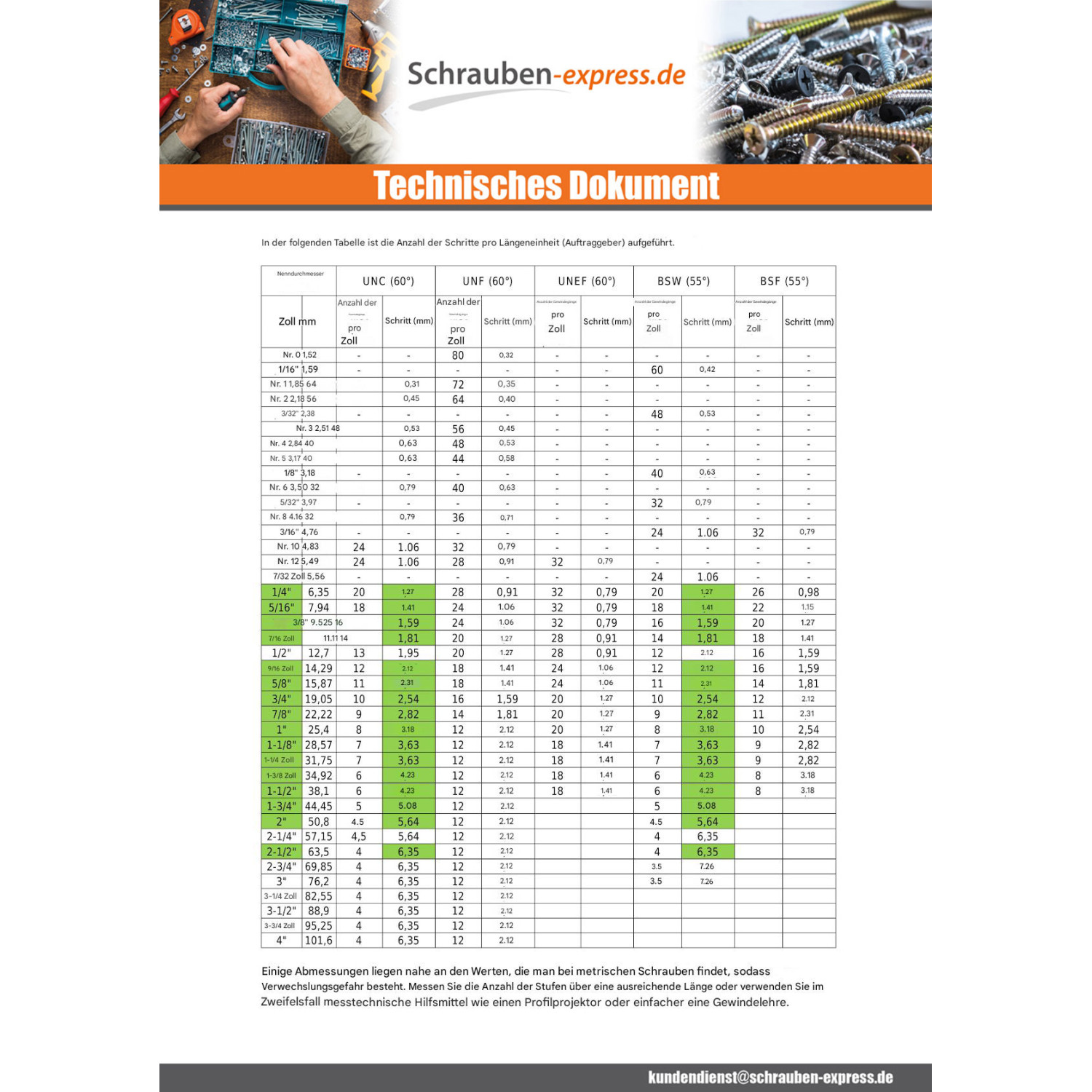

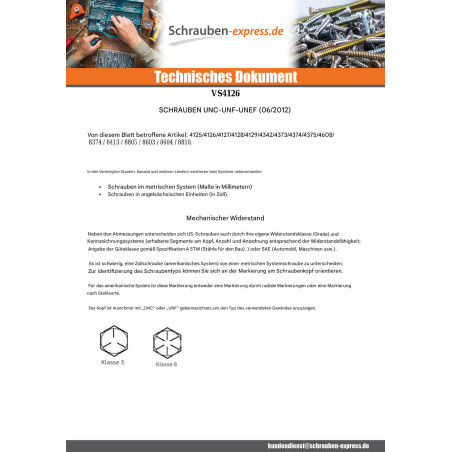

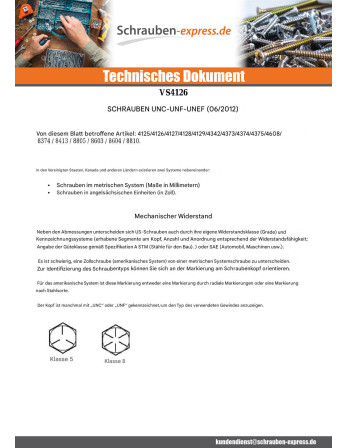

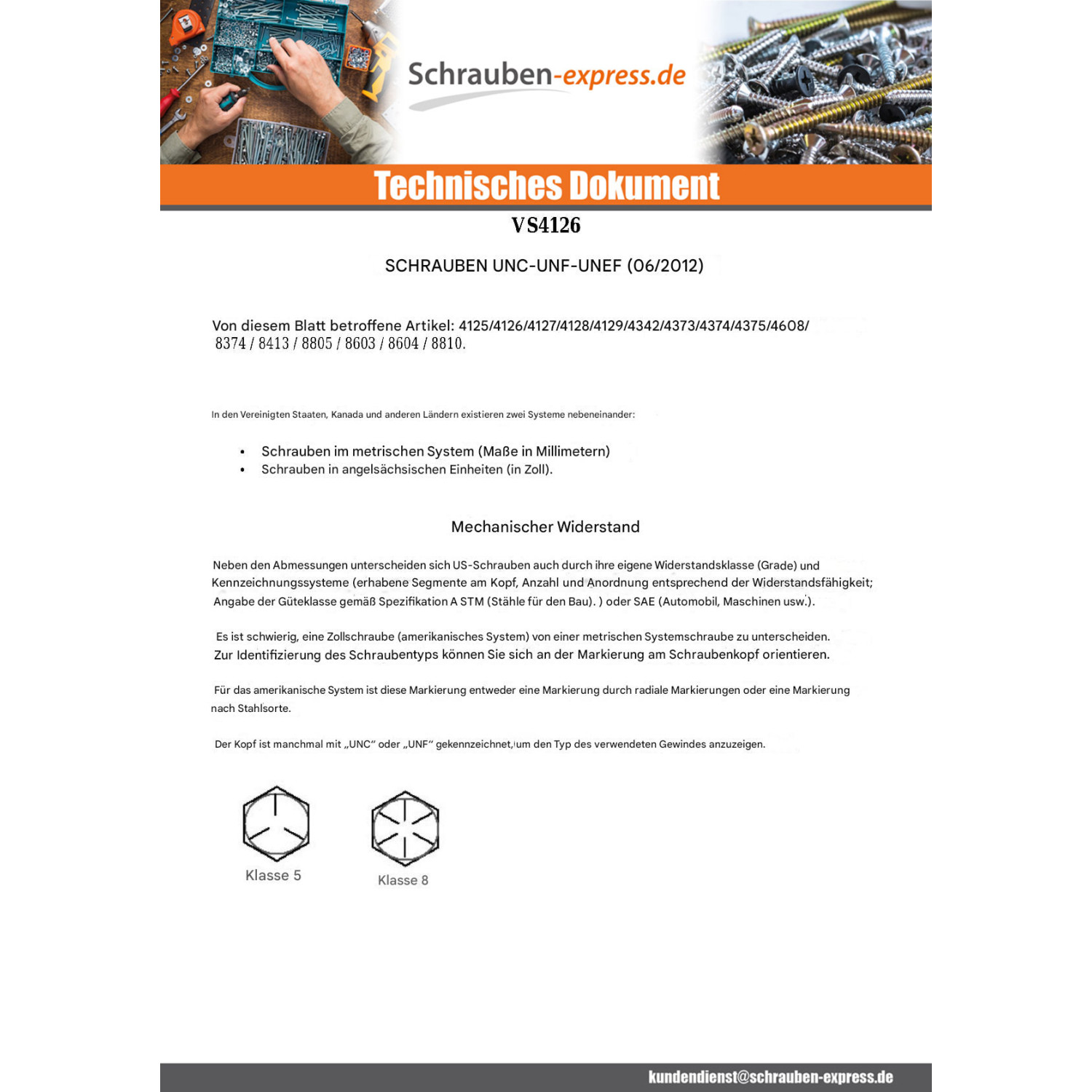

Wie man den Durchmesser einer Schraube mit UNC- oder UNF-Gewinde bestimmt :

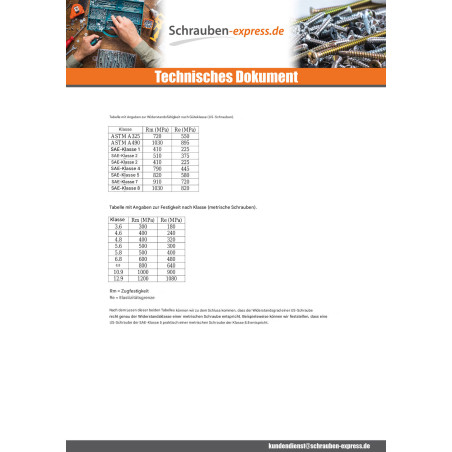

Die Anzahl der Gewindegänge pro Zoll bestimmt den Durchmesser der Schraube oder Mutter einer Schraube mit amerikanischem UNC- oder UNF-Gewinde.

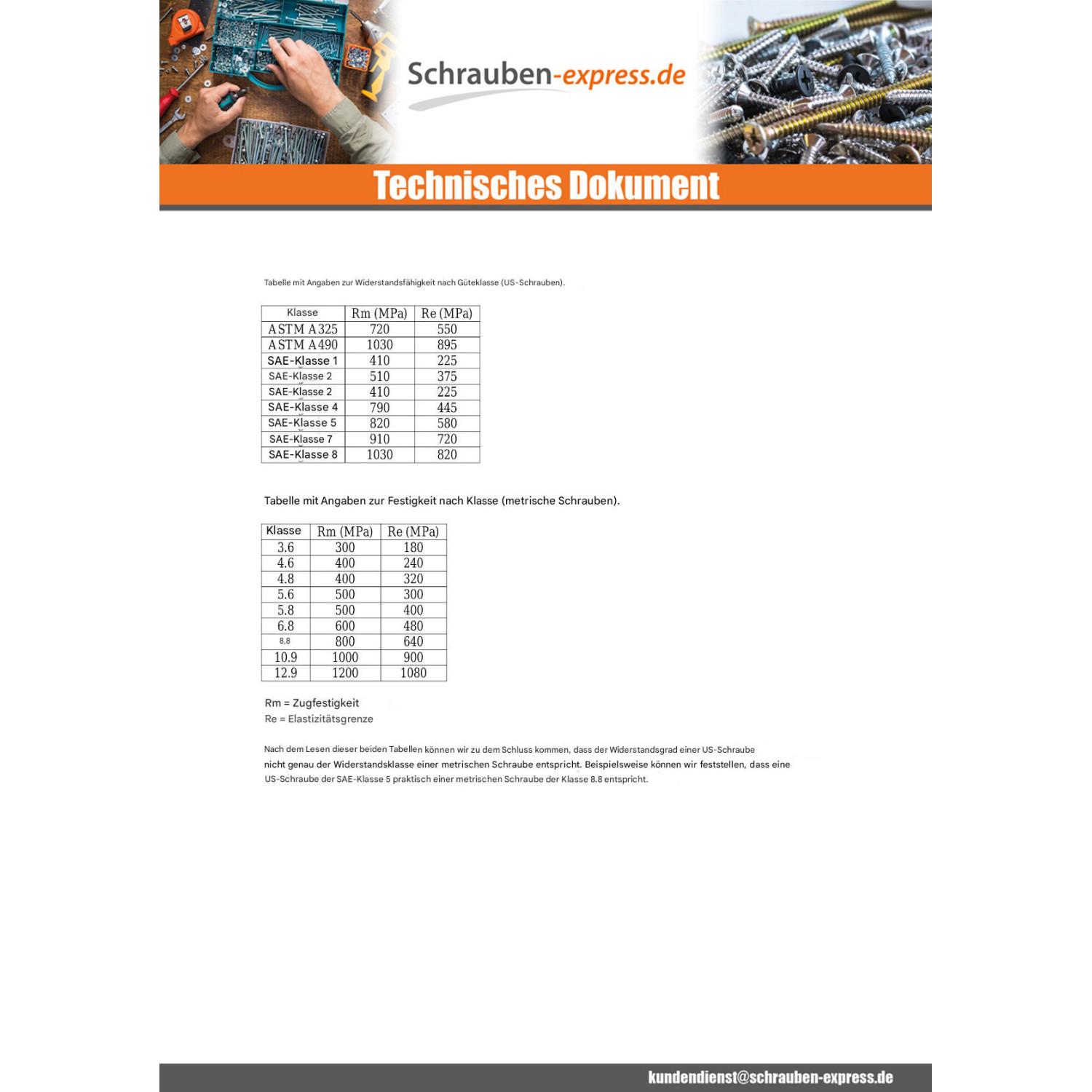

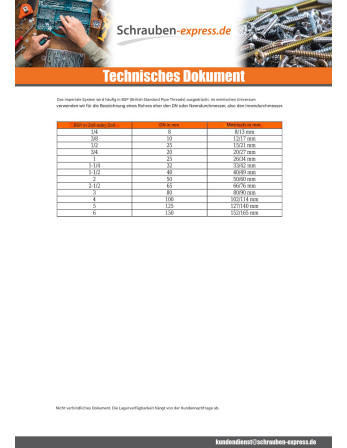

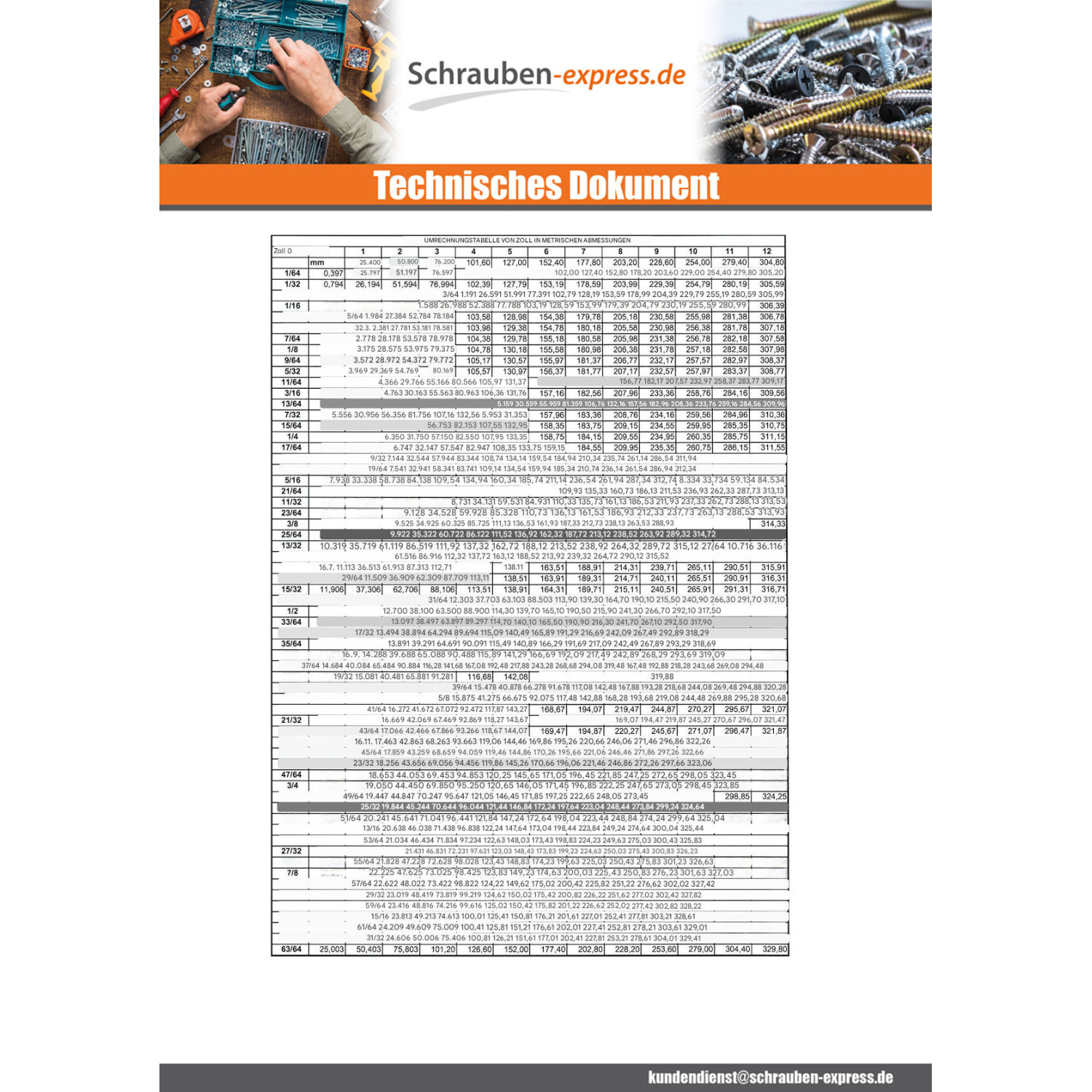

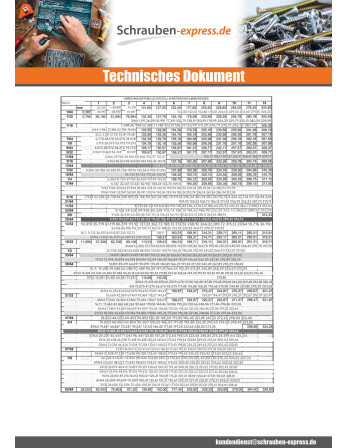

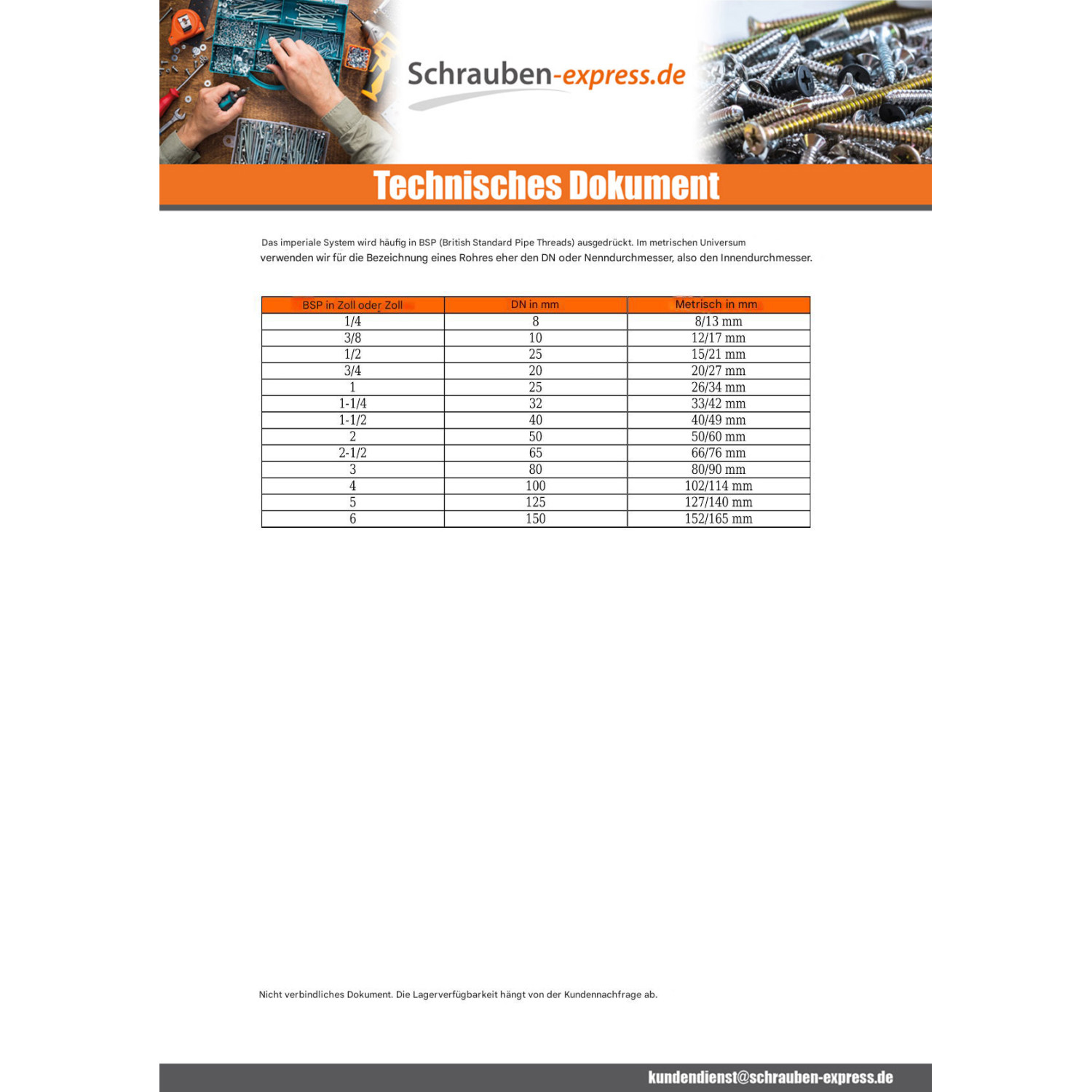

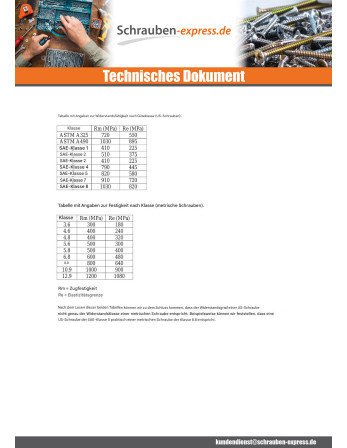

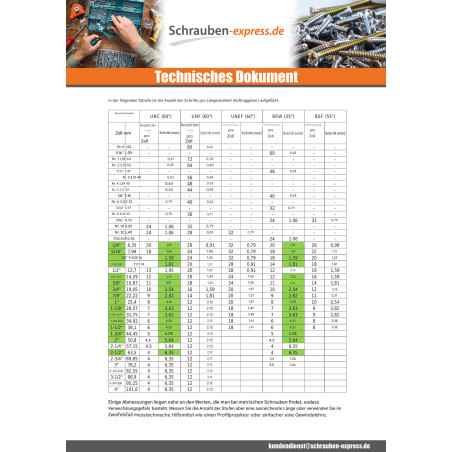

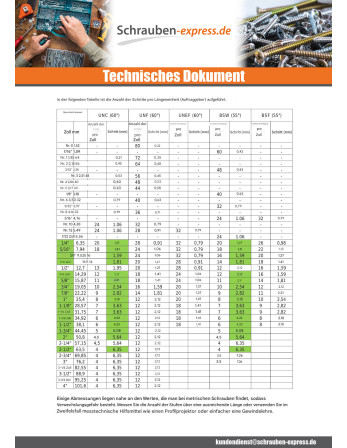

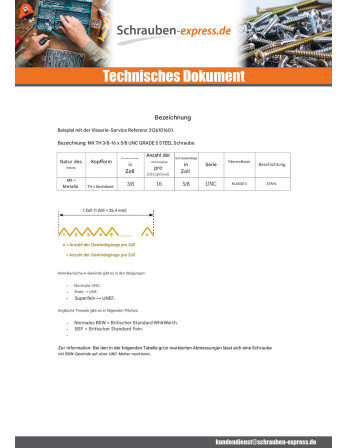

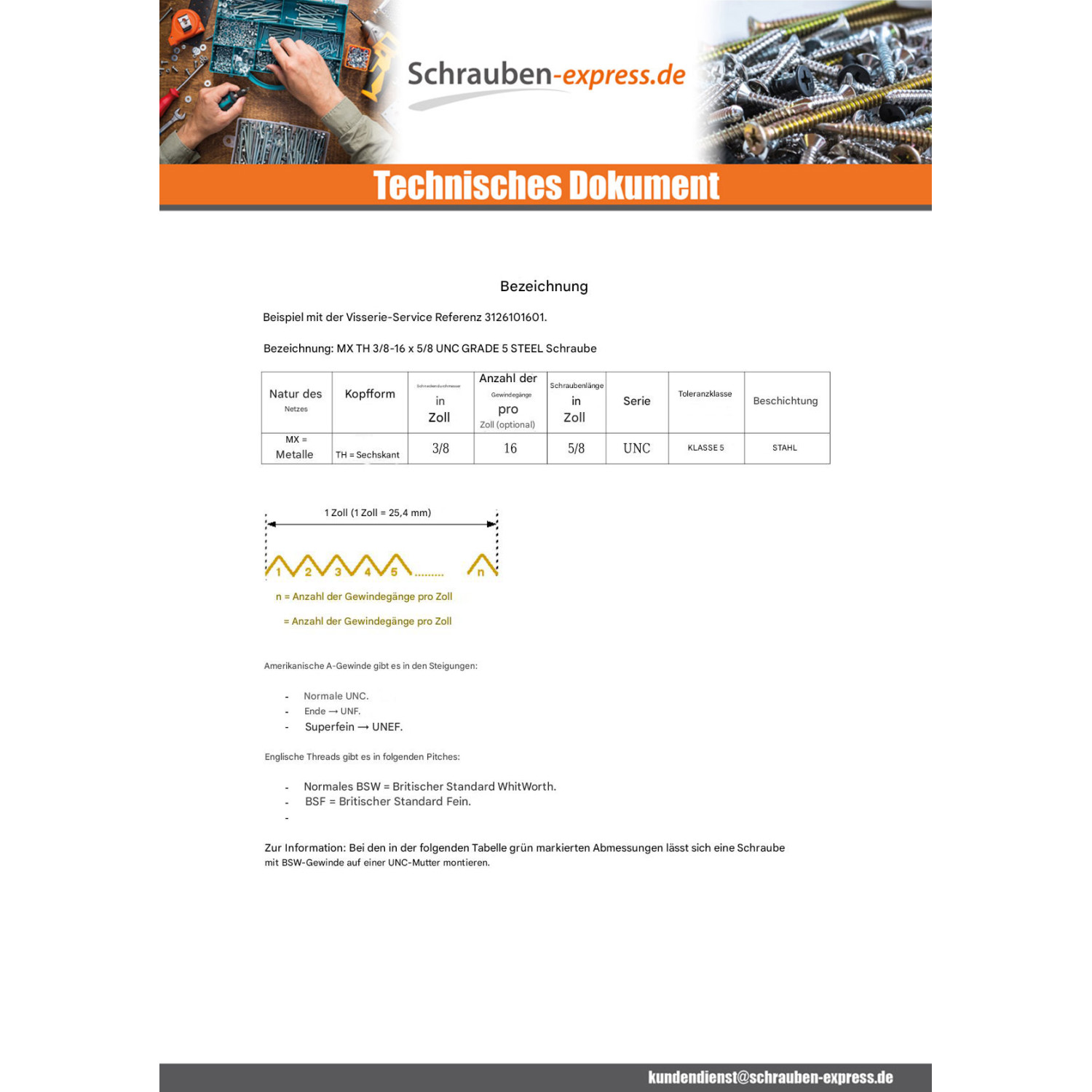

Zählen Sie einfach die Anzahl der Gewindegänge pro Zoll (d. h. auf 25,4 mm) und beziehen Sie sich auf die unten stehende Tabelle.
Für den Durchmesser 1 Zoll: 8 Gewinde pro 1 Zoll (25,4 mm) = UNC-Gewinde
|
Ø in Zoll
|
Ø in mm
|
Anzahl der Gewindegänge/Zoll in UNC
|
Anzahl der Gewindegänge/Zoll in UNF (Feingewinde)
|
|
N°0
|
1.524
|
|
80
|
|
N°1
|
1.854
|
64
|
72
|
|
N°2
|
2.184
|
56
|
64
|
|
N°3
|
2.515
|
48
|
56
|
|
N°4
|
2.845
|
40
|
48
|
|
N°5
|
3.175
|
40
|
44
|
|
N°6
|
3.505
|
32
|
40
|
|
N°8
|
4.166
|
32
|
36
|
|
N°10
|
4.826
|
24
|
32
|
|
N°12
|
5.486
|
24
|
28
|
|
1/4
|
6.35
|
20
|
28
|
|
5/16
|
7.938
|
18
|
24
|
|
3/8
|
9.525
|
16
|
24
|
|
7/16
|
11.113
|
14
|
20
|
|
1/2
|
12.7
|
13
|
20
|
|
9/16
|
14.288
|
12
|
18
|
|
5/8
|
15.875
|
11
|
18
|
|
3/4
|
19.05
|
10
|
16
|
|
7/8
|
22.225
|
9
|
14
|
|
1”
|
25.4
|
8
|
14
|
|
1”1/8
|
28.575
|
7
|
12
|
|
1”1/4
|
31.75
|
7
|
12
|
|
1“1/2
|
38.1
|
6
|
12
|
|
1”3/4
|
44.45
|
5
|
-
|
22.09.2024
um einen Kamera-/Kameramontageadapter zu erstellen. Die berühmte „Kodak-Schraube“ ist in Wirklichkeit eine einfache UNC 1/4-20. In diesem Fall muss ich eine Kamera von ihrer Halterung entfernen, um die Verkabelung zu erleichtern.
